Spin Coater – Best Tools

Os Spin Coaters SC110-B são projetados para revestir uma variedade de substratos desde pequenos pedaços até wafers redondos de 8”.

Especificação:

Tamanho de substratos: Até wafers de 8” de diâmetro;

Velocidade máxima: 10.000 rpm;

Vácuo: Venturi (Amostras pesadas devem ser rotacionadas com velocidade menor – risco de serem arremessadas).

Microscópio eletrônico de varredura de alta resolução marca Jeol, modelo JSM 7800F, com canhão de emissão por campo do tipo Schottky – com emissor de ZrO / W. Detector de elétrons secundários LED / UED, nos modos de observação LDF / SEM / GB. Porta amostras adaptado para medidas em modo STEM. Aceleração de voltagem de 0,5 a 30 kV. Magnificação de 10 a 1.000.000x. Equipado com analisador de espectroscopia de energia dispersiva da marca Oxford, modelo X-Max 80, e beam blanker da marca Deben para nano fabricação por feixe de elétrons.

Especificação: Microscópio eletrônico de varredura de alta resolução, equipado com detector de elétrons secundários e de energia dispersiva de raios X, operando de 0,5 a 30 kV, com magnificação de 10 a 1.000.000x. Com resolução de borda final de 0,8 nm.

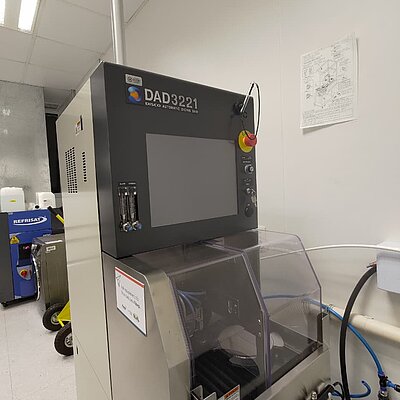

Marca/Modelo: Disco / DAD 3221

Descrição:  Sistema automatizado e dedicado para cortes em linha reta de substratos e chips, com ou sem dispositivos depositados. Tem como demanda operações em materiais de SiO2, Si e Si3N4, de espessuras próximas a 0.525 mm. Conta com uma mesa de fixação de wafers de 6”.

Marca/Modelo: Oxford Instruments / Plasma Pro NGP80

Descrição: O sistema de corrosão por íons reativos com potência de até 300W pode processar amostras com diâmetro máximo de 4” com controle de temperatura entre 0 e 80°C. Os gases disponíveis para trabalho são: CF4, SF6, CHF3, Ar, e O2. O sistema é dedicado a corrosão de silício, podendo sob consulta, processar outras classes de materiais.

Especificações:

Tamanho máximo de substrato: 4”

Potência máxima: 300W

Gases disponíveis: CF4, SF6, CHF3, Ar, e O2

Temperatura de processo: 0 a 80°C

Marca/Modelo: Quantum Design / Micro Writer ML3

Descrição: Sistema de fotolitografia do tipo prototipagem rápida com laser de 365nm (i-line) e resolução mínima de 1µm, sob condições específicas. O sistema comporta amostras de até 6” de diâmetro. O formato de arquivo para trabalho é .CIF sendo aceito outros formatos sob consulta.

Especificações:

Tamanho máximo de substrato: 6”

Comprimento de onda: 365nm (i-line)

Resolução máxima: 1um

O PlasmaPro 80 reactive ion etch (RIE) é um sistema compacto. O seu design permite carregamento e descarregamento rápido de wafer, ideal para pesquisa, prototipagem e produção de baixo volume. Ele permite processos de alto desempenho usando resfriamento de eletrodo otimizado e excelente controle de temperatura do substrato.

Especificação:

Tamanho de substratos: É possível corroer amostras de 8 mm x 8 mm até wafers de 100 mm de diâmetro;

Gases disponíveis: CF₄, SF₆, CHF₃, O₂, Ar;

Sistema dedicado à corrosão de Silício.

Deposição induzida por feixe de elétrons (E-beam evaporation)

Especificação:

Fonte: 5kV;

Corrente: máx. 600 mA;

Tamanho de amostra: ≤ 100 mm;

Câmara de deposição com capacidade de até 4 alvos;

Pressão de trabalho na ordem de 1 x 10^-7 Torr;

Cadinhos de Carbono vítreo de tamanho igual 2cc
Materiais disponíveis: Au, Cr e Al₂O₃

Microscópio ótico da marca Nikon, modelo Eclipse LV100ND, equipado com cinco lentes objetivas, do tipo free oil, de 5, 10, 20, 50 e 100x de ampliação, em sistema bright field ou dark field. Óticas para análises por reflexão e transmissão da luz. Filtros de colorização e bloqueio. Sistema de luz polarizada. Câmera da marca Nikon, modelo DS-Fi2, e software de captura e tratamento NIS-Elements v.4.50.

Especificação: Microscópio ótico de magnificação final de até 1000x, em sistema de luz refletida ou transmitida. Temos a disposição 4 unidades deste equipamento, nas mesmas especificações.

Marca/Modelo: Anric Technologies / AT-410

Descrição: Sistema de deposição térmica por camadas atômicas com controle de temperatura de processos de até 300°C. É possível realizar o crescimento dos seguintes materiais: Al2O3, SiO2 e TiO2. O sistema também possui um gerador de ozônio para ser utilizado em conjunto com os precursores. Os precursores organometálicos para os materiais disponíveis são respectivamente: TMA (Al), TDMAS (Si) e TDMAT (Ti). O tamanho máximo de amostras é de 4” de diâmetro.

Especificações:

Tamanho máximo de substrato: 4”

Elementos para deposição: TiO2, Al2O3, SiO2

Temperatura de processo: até 300°C

Gerador de Ozônio para processos com SiO2

Marca/Modelo: Best tools / SC110-B

Descrição: Sistema de espalhamento de soluções com controle de rotação de até 10.000 rpm. É possível realizar receitas com várias etapas, incluindo rampa, tempo e velocidade em cada etapa. O sistema comporta amostras de até 6” de diâmetro e no mínimo de 9mm x 9mm, limitado pelo fixador do mandril giratório (Chuck).

Especificações:

Tamanho máximo de substrato: 6”

Velocidade máxima: 9000 rpm

O sistema AT410 ALD fornece uma solução para filmes finos condutivos e conformados para preparação de amostras 3D, ao mesmo tempo em que fornece revestimentos 2D tradicionais que atualmente são cultivados usando sputtering/evaporação.

Possui gerador de ozônio.

Especificação:

Porta amostras com até 4” de diâmetro.

Processos com até 5 percursores (Óxidos, Elementais, Nitretos e Sulfetos)

Deposição de: óxido de alumínio, dióxido de silício e dióxido de titânio.

Alta qualidade para projetos de crescimento em pequenas amostras.

Sistema de dosagem preciso.

Microscópio de força atômica marca Bruker, modelo Dimension Icon, com tecnologia ScanAsyst de otimização de medidas. Opera em modos de contato, contato intermitente e não contato, viabilizando análises elétricas, magnéticas e de força, em geral, para diferentes materiais. É uma poderosa ferramenta na caracterização de rugosidade de superfície, diferenciação de fases, tamanho lateral e profundidade como, degrau e espessura de folhas e filmes.

Especificação: Microscópio de força atômica, com tecnologia ScanAsyst, para capturas mais rápidas e otimizadas.

Micro Writer ML3 (prototipagem Direta)

Uma máquina de fotolitografia de gravação direta para prototipagem rápida

Especificação:

Fonte: Laser de alta potência com espectro de 405 nm;

Tamanho de substratos: até wafers de 100 mm de diâmetro;

Resolução 1 µm

Marca/Modelo: MBRAUN / sem modelo (customizado)

Descrição: Sistema de deposição física por feixe de elétrons com fonte de 3kW de potência. O sistema possui 4 alvos de 2cc, do tipo rotativo, permitindo a deposição sequencial de 4 elementos distintos. A pressão de trabalho base é de 2x10-7 mbar e comporta amostras de até 4” de diâmetro. Amostras maiores podem ser depositadas sob consulta. É possível realizar deposições com controle manual e automático, tanto de espessura quanto de taxa de deposição. A espessura é controlada por meio de um obturador e a taxa de deposição por meio de um cristal de quartzo com 6MHz de frequência de operação.

Especificações:

Tamanho máximo de substrato: 6”

Possibilidade de deposição sequencial de até 4 alvos distintos

Pressão base: 3x10-7 mBar

Gases disponíveis: Sob Consulta

Porta amostras giratório

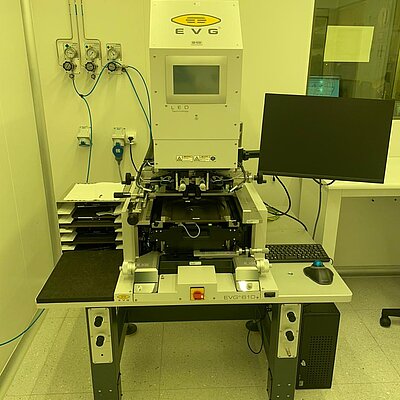

arca/Modelo: EVG / 610

Descrição: Alinhadora de máscaras com tecnologia em LED.

Microscópio ótico da marca Nikon, modelo Eclipse LV100ND, equipado com cinco lentes objetivas, do tipo free oil, de 5, 10, 20, 50 e 100x de ampliação, em sistema bright field ou dark field. Óticas para análises por reflexão e transmissão da luz. Filtros de colorização e bloqueio. Sistema de luz polarizada. Câmera da marca Nikon, modelo DS-Fi2, e software de captura e tratamento NIS-Elements v.4.50.

Especificação: Microscópio ótico de magnificação final de até 1000x, em sistema de luz refletida ou transmitida. Temos a disposição 4 unidades deste equipamento, nas mesmas especificações.

Microscópio eletrônico de varredura de bancada da marca Hitachi, modelo TM3000, equipado com semicondutor de alta sensibilidade para a detecção por elétrons retroespalhados nos modos de operação COMPO, Shadow 1, Shadow 2 e TOPO, a baixo vácuo.  Porta amostras dedicados para leituras de superfície e transversal. Aceleração de voltagem de 5 e 15kV. Magnificação de 15 a 30.000x. Possui sistema motorizado de movimentação do stage.

Especificação: Microscópio eletrônico de varredura de baixo vácuo, operando em 5 ou 15 kV, com magnificação de 15 a 30.000x, em baixo vácuo, possibilitando análises de materiais mais isolantes.

O Microscópio Raman Confocal permite realizar análises nos comprimentos de onda 633, 532 e 488 nm. Com um espectrometro UHTS com fibra optica  acoplada, possui alta resolução lateral (<0.5 um)  e trata-se de uma técnica não destrutiva. Além de efetuar análises pontuais planares (X-Y) e de profundidade (Z), aquisição por tempo e mapeamento, seu sistema confocal permite gerar imagens 3D ultra rápidas, com até 0.1 milésimos de secundo por spectro.

Especificações:

Laser: 488, 532 e 633 nm

Lentes Objetivas:10x, 50x e 100 x

Resolução lateral : <0.5 um

Espectrofotómetro UV-VIS-NIR (185 a 3300 nm) possui uma ótica de duplo feixe e sistema de detecção de sinal de três detectores independentes. Permite efetuar medidas no modo Espectro, Fotométrico e Cinético, além de análises de materiais em solução, filme ou pó. Possui ainda módulo de Esfera de Integração que permite medida de reflectância

Especificações:

Intervalo do Comprimento de Onda:185 a 3300 nm

Módulo Esfera de Integração (220 nm a 2600 nm)

Resolução 0.1 nm

Marca/Modelo: SPI Supplies / Plasma Prep III

Descrição: Sistema de plasma de bancada para limpeza e passivação de superfícies. Com potência máxima de 100W e pressão de trabalho máxima de 250mTorr, é possível carregar amostras com dimensões máximas de 3” de diâmetro. Os gases disponíveis para trabalho são: Argônio (Ar), oxigênio (O2) e nitrogênio (N2).

Especificações: Potência 100W, pressão máxima 250mTorr, tamanho máximo de substrato 3”. Ases disponíveis: Ar, O2 e N2

Microscópio invertido marca Olympus, modelo IX83, totalmente motorizado, integrado ao sistema VT-iSIM de super resolução de imagens e alta velocidade. Opera com um conjunto de três objetivas (UPLXAPO20X, UPLSAPO60XS e UPLAPO100XOHR). Iluminação Epi fluorescente de LED CoolLED’s pE-300white. Sistema de captura de imagens Hamamatsu ORCA-Fusion sCMOS, com resolução máxima de 2304 x 2304 (5.3 Megapixels) em uma velocidade máxima de 100 frames/segundo e tamanho de pixel de 6,5 µm X 6,5 µm. No campo de laser de estado sólido é equipado com quatro diferentes comprimentos de onda (L405P100, L488P150, L561P100 e L640P100).

Especificação: Microscópio invertido confocal de varredura a laser e fluorescência. Equipado com 4 lasers diferentes (405, 488, 561 e 640 nm). Com sistema automatizado de fatias, em Z, em escala nanométrica.

Microscópio ótico da marca Olympus, modelo BX51M, equipado com cinco lentes objetivas, do tipo free oil, de 5, 10, 20, 50 e 100x de ampliação, em sistema bright field ou dark field (para as lentes 10 e 20x). Entrega final de resolução em 1x ou 2x, chegando até 2000x de magnificação. Ótica para análises por reflexão da luz. Filtro de colorização amarelo. Sistema de luz polarizada. Câmera da marca Olympus, modelo SC30, e software de captura e tratamento Olympus Stream Essentials 2.1.

Especificação: Microscópio ótico de magnificação final de até 2000x, em sistema de luz refletida.

Utilizado para caracterizar nano e micropartículas em dispersão, peptídeos e macromoléculas. Inclui três ângulos de medição para determinação do tamanho de partículas (15°,90°,175°). Permite medições de potencial zeta em baixas tensões. Laser: 658 nm (vermelho).

Especificações:

Faixa de análise:0.3 nm-10 um (DLS) e 3.8 nm a 100 um (ELS)

Índice de refração:1.28 - 1.50

Ângulo de detecção:15, 90 e 175 °

Dispersão de luz eletroforética (ELS):>+-1000 mV

Espalhamento de luz estática (SLS):980 Da - 20 MDa

Dispersão de luz dinâmica (DLS):0.3 nm - 10um

Marca/Modelo: MBRAUN / Unilab

Descrição: Estação de trabalho sob atmosfera de Argônio (Ar), com controle de níveis de oxigênio (O2) e umidade (H2O) ≤ 5 ppm. Pode ser utilizada para armazenamento e manipulação de reagentes químicos críticos, execução de experimentos e processos de fabricação que necessitem de uma atmosfera inerte. O sistema possui controle automático de pressão, iluminação e tomadas elétricas internas para auxiliar em quaisquer experimentos.

Especificações: Atmosfera de argônio (Ar)

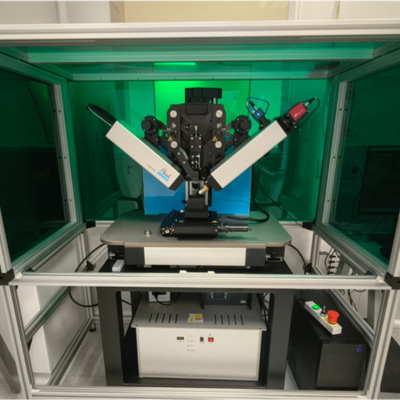

Marca/Modelo: EP4 Imaging Ellipsometer (nanofilm EP4)

Descrição: O EP4 permite medir propriedades ópticas e estruturais de materiais através da análise espectroscópica da luz polarizada refletida pela superfície da amostra. Diferentemente de elipsômetros convencionais, que realizam medições pontuais, o EP4 utiliza imagens elipsométricas, permitindo obter mapas espaciais das propriedades ópticas em toda a área observada. Esse sistema possibilita a análise detalhada de microestruturas com resolução lateral de até aproximadamente 1 µm, fornecendo mapas bidimensionais ou tridimensionais de parâmetros como espessura do filme e índice de refração. O equipamento opera em modo espectroscópico, cobrindo regiões do ultravioleta ao infravermelho próximo, o que permite investigar a dispersão óptica de materiais e caracterizar diferentes camadas em estruturas multicamadas.

Especificações: Potência máxima  600 W, Frequência / 50–60 Hz, Tensão de alimentação / 100–240 / V AC, Umidade relativa / 0–60 %, Temperatura de operação  15–40  °C

O difratômetro de Raio-X permite analisar amostras do tipo pó, membranas, fibras e filmes finos, através da configuração Bragg-Bretano, GID e XRR. Possui mesa X-Y-Z e câmera acoplada para medidas de microdifração. O detector LYNXEYE XE-T permite a aquisição em 0D, 1D e 2D

Especificações:

Acurácia em posição de pico <0.01°

Fonte Raio-X Cobre

Detector LYNXEYE XE-T

Modos: Bragg-Bretano, GID e XRR

O XPS é uma ferramenta utilizada para análise de superfície de materiais, caracterização elementar e ambiente químico, com espessura de análise de 5-10nm. Possui um monocromador de raios-X Al Kα, que permite ajustar a área de análise de 50 a 400 um. Possui modo UPS, módulo de medidas de função trabalho e porta amostra para medida em ângulo.

Especificações:

Neutralização de carga por eletron/ion flood de Argônio

Argônio-EX06 ion source

Modos de operação: Scan, Snapshot e SnapMap

Espectroscopia fotoeletrônica UV (UPS)

Monocromador de raio-X micro-focused:50 a 400 um

Faixa de energia cinética: 5-1500eV

Equipamento FTIR com módulo de Reflectância Total Atenuada (ATR). Permite análises com resolução de 0.5 cm-1, com faixa de operação de 400 a 7800 cm-1 (FTIR) e 600 a 4000 cm-1 (ATR). Permite análises de materiais líquidos e sólidos (filmes e pó).

Especificações:

Resolução Máxima :0.5 cm-1

Intervalo de número de onda :400 a 7800 cm-1( FTIR) e 600 a 4000 cm-1 (ATR)

Módulo Reflectância Total Atenuada (ATR)-Cristal de ZnSe (pH 5-9)

S/N ratio: 30000 : 1

Marca/Modelo: MBRAUN / Unilab

Descrição: Estação de trabalho sob atmosfera de Argônio (Ar), com controle de níveis de oxigênio (O2) e umidade (H2O) ≤ 5 ppm. Pode ser utilizada para armazenamento e manipulação de reagentes químicos críticos, execução de experimentos e processos de fabricação que necessitem de uma atmosfera inerte. O sistema possui controle automático de pressão, iluminação e tomadas elétricas internas para auxiliar em quaisquer experimentos.

Especificações: Atmosfera de argônio (Ar)

O Thermo Scientific Q Exactive™ é um espectrômetro de massas de alta performance que possui um analisador tipo Orbitrap, oferecendo alta resolução (140.000), com  duas fontes de ionização - ESI (electrospray ionization)  e AP-MALDI (atmospheric pressure MALDI).

Estufa utilizada para a incubação de meios de cultura inoculados e monitoramento de crescimento microbiano.

Osciloscópio Digital 59GHZ Keysight DSOZ592A, com baixo nível de ruído, 59 GHz de largura de banda em tempo real. Taxa de amostragem de 160 GSa/s e de 80 GSa/s em 1 canal e 2 canais respectivamente.

Osciloscópio digital de 1 GHz de 4 canais com taxa de amostragem de 4Ga/s

Marca: Agilent

Modelo: DSO6104A

Fonte de voltagem Keysight programável com tripla saída – 6V/5A, 25V/1A, 25V/1A

Marca: Keysight

Modelo: E36312A

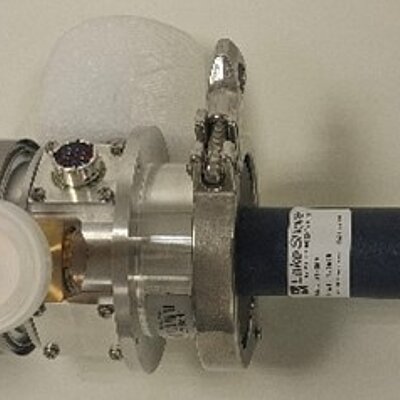

Sistema de Criostato de fluxo contínuo baseado em nitrogênio ou hélio líquido com faixa temperatura de 2 a 420 K

Marca: Lake Shore Cryotronics

Modelo: ST-300

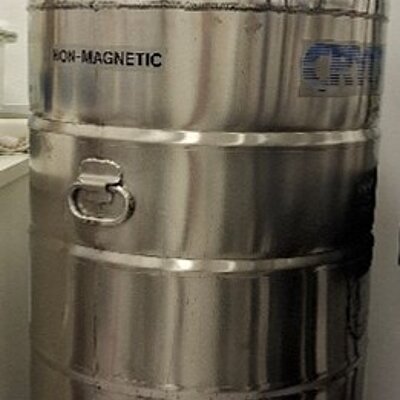

Dewar de hélio líquido

Marca: Cryofab

Modelo: CMSH-100

Amplificador baseado em fibra dopada com Érbio com ganho máximo de 40 dBm

Marca: Keopsys

Modelo: CEFA-C-PB-HP-SM-40-NLO-OM1-B203-FA-C1

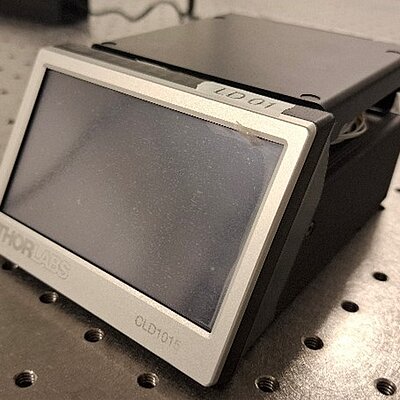

Controladores compactos de temperatura e corrente de lasers de diodo (butterfly) com máxima operação em 1,5 A

Marca: Thorlabs

Modelo: CLD1015

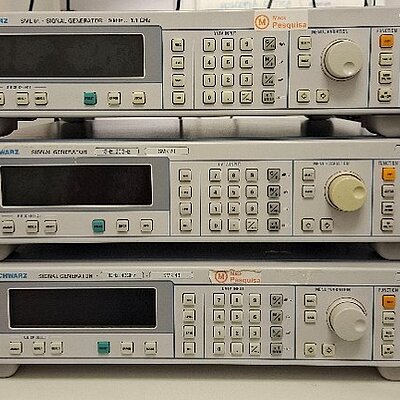

Geradores de sinais RF de baixa e alta frequências entre 9 KHz e 40 GHz

Marca: Rohde Schwarz

Modelo: SML 01; SMR 20; SMR 40

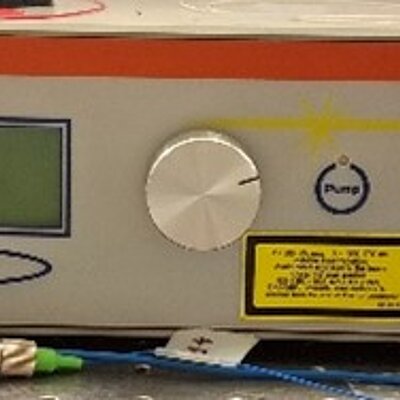

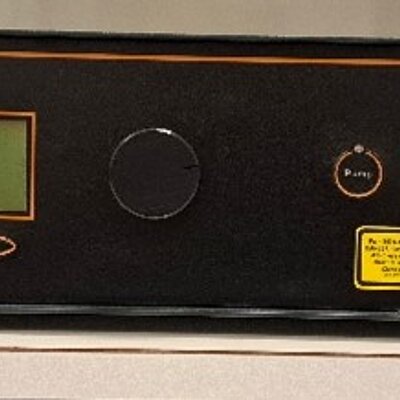

Amplificador à fibra dopada com Érbio com ganho máximo de 15 dBm

Marca: Keopsys

Modelo: KPS-STD-BT-C-15-LN-FA-FA

Laser a fibra de 60 fs em 1560 nm (potência média ~120 mW; 100 MHz) e módulo para geração de segundo harmônico (780 nm; ~40 mW; ~70 fs.

Marca: Toptica Photonics

Modelo: FEMTOFERB 1560 FD2 + FF MINISHG FemtoFiber

(Indisponível - Manutenção)

Ele combina microscopia FT-IR e de imagem a laser infravermelho oferecendo todos os modos de medição transmissão, reflexão e ATR.

Especificações:

-Modulo  ATR

-Medida pontual e mapa química

Laser de estado sólido no infravermelho médio, ajustável na faixa 2-3 μm

Marca: IPG Photonics

Modelo: NLTL-Cr: ZnS / Se-2500-1000-100

Osciloscópio Keysight de 350 MHz e taxa de amostragem de 5 GSa/s com armazenamento digital

Marca: Keysight

Modelo: DSOX3034T

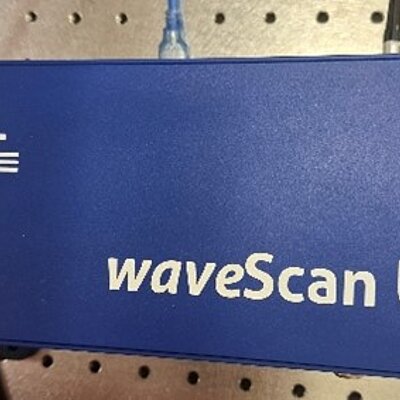

Espectrômetro baseado em grade rotatória com acuraria de 0.1 nm e faixa de operação de 1500 a 6300 nm

Marca: A.P.E

Modelo: WaveScan MFD02/2020

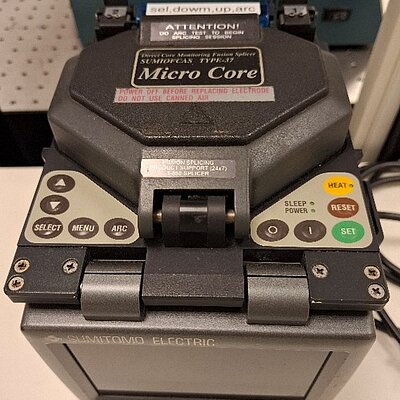

Máquina de Emenda de Fibra Óptica, para fusão de fibra especiais, suporte a fibras SM, MM, DSF, NZD, EDF, PMF, LDF e PCF

Marca: Sumitomo

Modelo: Type-37

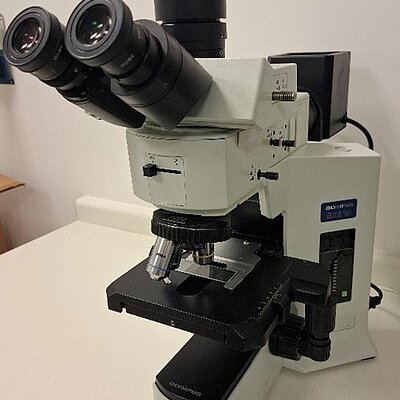

Microscópio óptico trinocular com lentes objetivas de 5x, 10x, 20x, 50x e 100x

Marca: Olympus

Modelo: BX51M

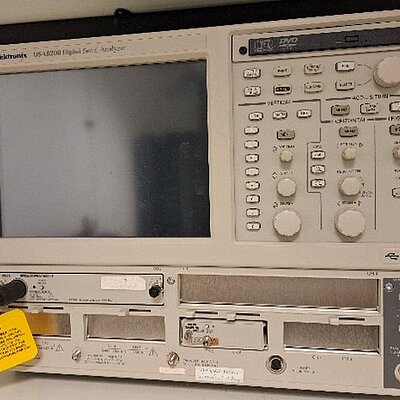

Osciloscópio digital rápido de 12,5 GHz com módulo óptico de amostragem em 1100-1650 nm

Marca: Tektronics

Modelo: DSA8200

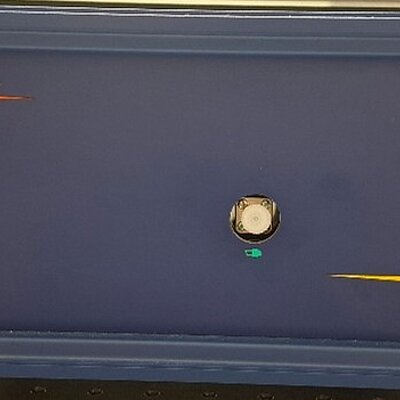

Refletômetro óptico no domínio da frequência

Marca: LUNA

Modelo: OBR4500

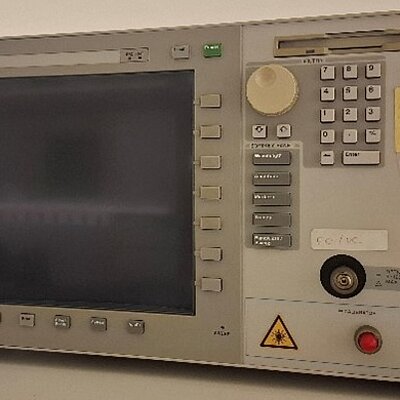

 Analisador de espectro óptico com faixa de operação de 600 a 1700 nm e 0,06 nm de resolução

Marca: Agilent

Modelo: 86142B

Analisador de espectro elétrico até 44 GHz

Marca: Keysight

Modelo: N9951A

Laser sintonizável de 3800 a 4800 nm

Marca: IPG Photonics

Modelo: FLT-4350/1100-0.1

Sistema de Criostato de fluxo contínuo baseado em nitrogênio ou hélio líquido com faixa de temperatura de 3,5 a 475 K

Marca: Janis

Modelo: ST - 500

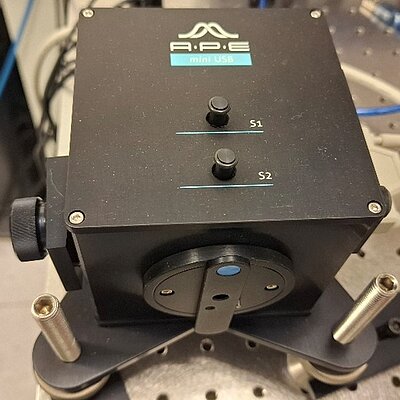

Autocorrelador óptico com detecção baseado em absorção de 2 fótons na faixa entre 700 e 2100 nm

Marca: A.P.E

Modelo: Mini TPA

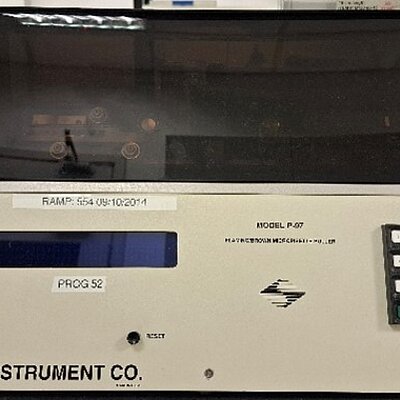

Máquina de produção de micropipetas

Marca: Sutter

Modelo: P-97

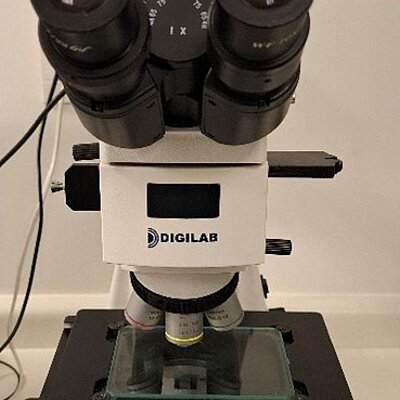

Microscópio óptico trinocular com câmera digital acoplada e lentes objetivas de 5x, 10x, 20x, 40x e 60x

Marca: Digilab

Modelo: DI-111T

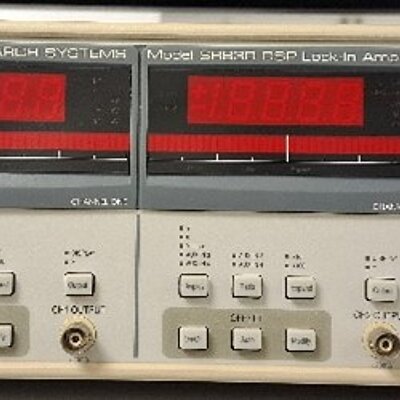

Amplificador digital Lock-in de sinais com faixa operacional de 1 mHz a 102 kHz

Marca: Stanford Research Systems

Modelo: SR830-DSP

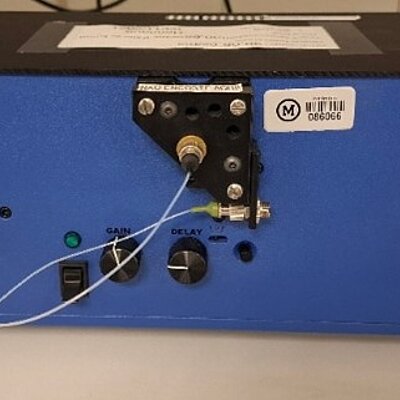

Autocorrrelador baseado em geração de segundo harmônico com faixa de detecção em 1100-1800 nm

Marca: Femtochrome

Modelo: FR-103XL

Espectrômetro de rede de difração refrigerado com operação nas faixas espectrais do visível e NIR

Marca: Andor

Modelo: Kymera 328i-R2
